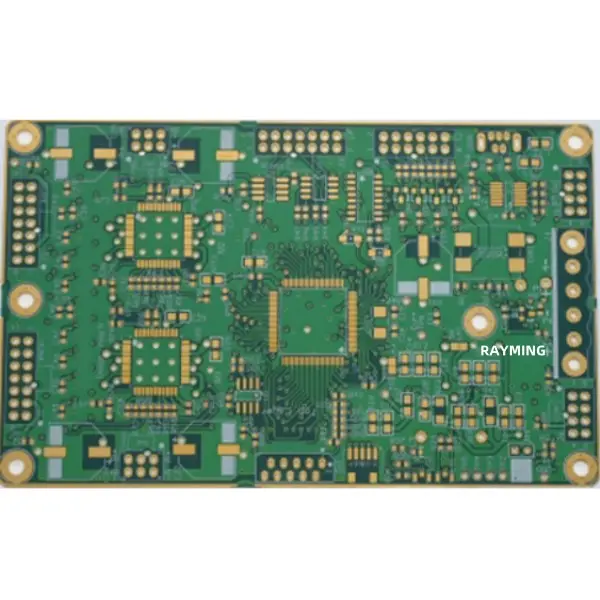

An 8-layer communication PCB circuit board is a high-density, multi-layered electronic component designed for advanced telecommunication systems. Its complex structure allows for intricate signal routing, power distribution, and ground planes. This design supports high-speed data transmission, reduces crosstalk, and enhances signal integrity. The multiple layers accommodate various components, including microprocessors, transceivers, and memory chips. This PCB’s sophisticated layout ensures optimal performance in demanding communication applications, from networking equipment to wireless devices.
